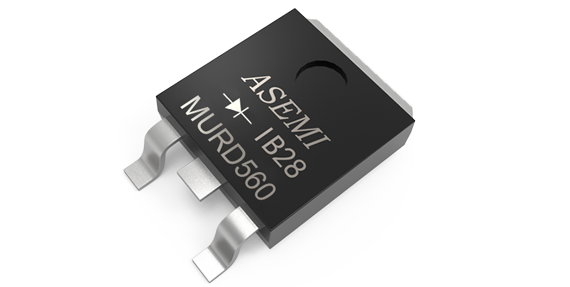

型 號MURD560
品 牌ASEMI
封 裝TO-252
特 性快恢復二極管
| 正向電流 （lo） |
反向耐壓 VRRM |
芯片材質 Chip Material |
芯片個數 Chip Number |
漏電流 （lr） |
操作溫度 Temperature |
|---|---|---|---|---|---|
| 5A | 600V | 金屬&硅芯片 | 1 | 20ua | -50℃~150℃ |
| 正向電壓 （VF） |
浪涌電流 IFSM |
芯片尺寸 Chip Size |
引線數量 Lead Number |
恢復時間 （Trr） |
包裝方式 Package |
| 0.54V~0.92V | 125A | 86mil | 3 | 5ns | 2500/盤；20000/箱 |
●采用玻封GPP工藝芯片，密封性可靠性好，防止電性出現衰降情況
●采用鐳射激光打標，不易褪色防止翻新；環氧塑脂塑封穩定性好
●采用無氧銅框架引腳，鍍亮錫防止氧化不上錫、內阻小導電性好
●采用5層大瓦楞牛皮紙箱，4道禁錮帶保護，耐壓耐磨可重復利用
●內盒采用防潮塑膜保護，方便倉庫長期存貯，上機易上錫易焊接
視頻解說/ VIDEO
產品參數詳解/ PRODUCT PARAMETERS
視頻內容詳解:
ASEMI品牌MURD560，系列產品MURD560。本產品采用玻峰GPP芯片，參數離散性一致，品質高穩定性和可靠性。歡迎咨詢 取樣測試。采購BD10100CS，全國服務熱線：400-9929-667。
視頻內容詳解:
ASEMI品牌MURD560，系列產品MURD560。本產品采用玻峰GPP芯片，參數離散性一致，品質高穩定性和可靠性。歡迎咨詢 取樣測試。采購DB10200CS，全國服務熱線：400-9929-667。

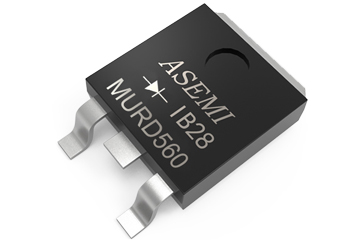

產品細節/ DETAIL
采用玻封GPP工藝芯片，密封性可靠性好，防電性衰降
框架引腳采用無氧銅材料，內阻小導電性好，鍍錫防氧化
框架引腳采用無氧銅材料，內阻小導電性好，鍍錫防氧化
獨立小包裝，防止物料積壓碰撞刮花，產品信息標注明確
5層大瓦楞牛皮紙箱，4道緊固帶保護，耐壓耐磨可重復利用
3層小瓦楞內盒+防潮塑膜保護，方便存貯，上機易上錫焊接

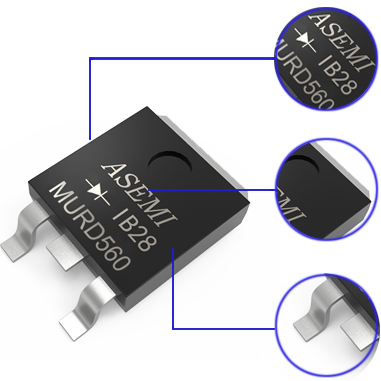

產品詳解/ DESVRIPTION
激光印字 / GREEN LASER PRINTER
●鐳射激光打標，不易退色，解決易掉色困擾，防止翻新與冒牌問題
●生產效率高，訂單交期快，解決貨期長，生產低效率問題
外殼封裝 / ADVANCED PLASTIC PACKAGING
●采用環氧樹脂材料一次性注塑成型，邊角無毛刺
●環氧樹脂阻燃性能好，強度高，耐高溫，外力沖擊不易裂
引腳 / OXYGEN-FREE COPPER PINS
●采用無氧銅材料，鍍亮錫，防止氧化，易上錫易焊接
●內阻小導電性好，承受大電流沖擊發熱小
●“ASEMI”品牌的LOGO
●A = advanced（先進）
●SEMI = semiconductor （半導體）
●【極性符合標識】
●【正負交流腳位指示】
●【物料生產批次批號】
型號解析/Model analysis
●【MURD560】代表完整型號
●【MURD】代表肖特基二極管
●【5】代表其正向電流為5A
●【60】代表其反向耐壓為600V
●【MURD】代表其封裝是TO-252封裝

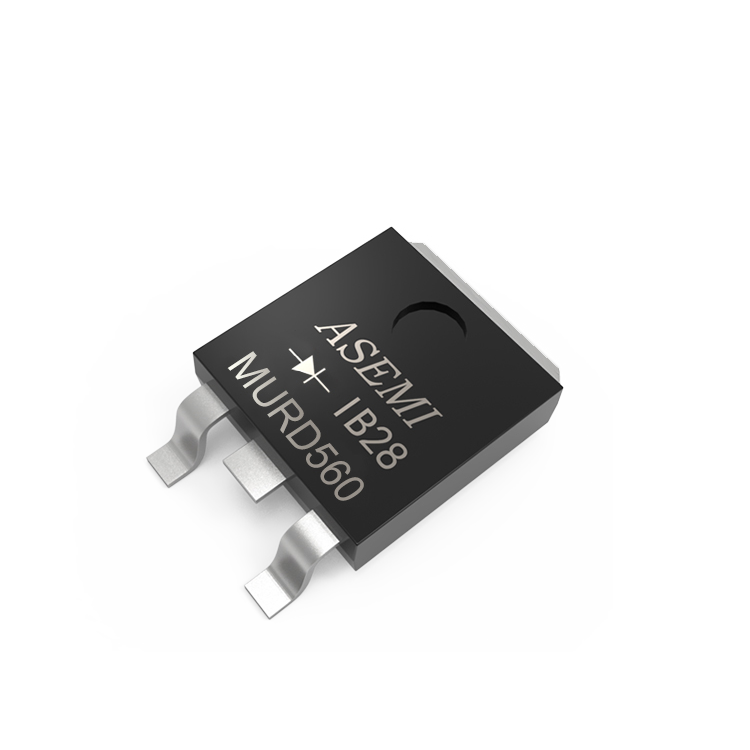

產品尺寸/ SIZE
本體長度:
7.00mm本體寬度:
6.70mm引腳長度:
2.70mm引腳寬度:
0.80mm
本體厚度:
2.50mm引腳間距:
4.60mm引腳厚度:
0.50mm臺灣工藝/ PROCESS
產品
持續穩定
產品持續穩定
采用GPP玻封芯片，產品持續穩定
產品
數量準確
產品數量準確
嚴格的外檢包裝程序，產品數量準確，包裝無破損
注塑
一步成型
注塑一步成型
自動化設備支持注塑一步成型
經過
6道質檢
經過6道質檢
檢測Vb、Io、If、Vf、Ir等12個參數經過6道檢測，△V控制在80V以內，提高4顆芯片的一致性和可靠性
完善
人際交互
完善人際交互
分筋，切割，分離，完善的人際交互流程
應用領域/ APPLICATION
正向電流
5A反向耐壓
600V浪涌電流
125A漏電流
20ua操作溫度
-50℃~150℃
合作伙伴/ PARTNER
聯系我們/ CONTACT US
臺灣ASEMI品牌MURD560-ASEMI貼片快恢復二極管5A 600V
MURD560的電性參數：最大正向平均電流5A；最大反向峰值電壓600V
MURD560的包裝方式：2500/盤，5K/盒
快恢復二極管被廣泛適用于：電源、充電器、適配器、LED燈飾、大小家電、民用及工業設備等產品中使用
