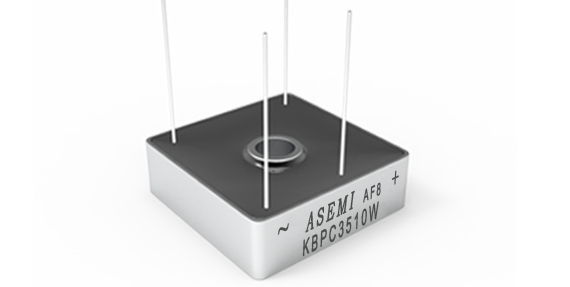

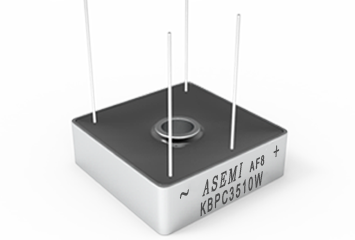

型 號KBPC3510W
品 牌ASEMI
封 裝KBPC-W
特 性單相整流方橋
| 正向電流 （lo） |
反向耐壓 VRRM |
芯片材質 Chip Material |
芯片個數 Chip Number |
漏電流 （lr） |
操作溫度 Temperature |
|---|---|---|---|---|---|
| 35A | 50V~1000V | 光阻GPP | 4 | >10ua | -50℃~150℃ |
| 正向電壓 （VF） |
浪涌電流 IFSM |
芯片尺寸 Chip Size |
引線數量 Lead Number |
恢復時間 （Trr） |
包裝方式 Package |
| 1.1V | 400A | 160MIL | 4 | >2000ns | 50/盒；500/箱 |
●采用玻封GPP工藝芯片，密封性可靠性好，防止電性出現衰降情況
●采用鐳射激光打標，不易褪色防止翻新；環氧塑脂塑封穩定性好
●采用無氧銅框架引腳，鍍亮錫防止氧化不上錫、內阻小導電性好
●采用5層大瓦楞牛皮紙箱，4道禁錮帶保護，耐壓耐磨可重復利用
●內盒采用防潮塑膜保護，方便倉庫長期存貯，上機易上錫易焊接
推薦產品/ Recommended products
-
PL3394A，ADC型/低功耗高性能2.4G RF收發SOC芯片，銀行級安全加密MCU，PL3394A
-
PL37XX，ADC型/低功耗高性能2.4G RF收發SOC芯片，銀行級安全加密MCU，PL37XX
-
PL311X，ADC型/低功耗高性能2.4G RF收發SOC芯片，銀行級安全加密MCU，PL311X
-
PL33XX，ADC型/低功耗高性能2.4G RF收發SOC芯片，銀行級安全加密MCU，PL33XX
-
PL3369，ADC型/低功耗高性能2.4G RF收發SOC芯片，銀行級安全加密MCU，PL3369
視頻解說/ VIDEO

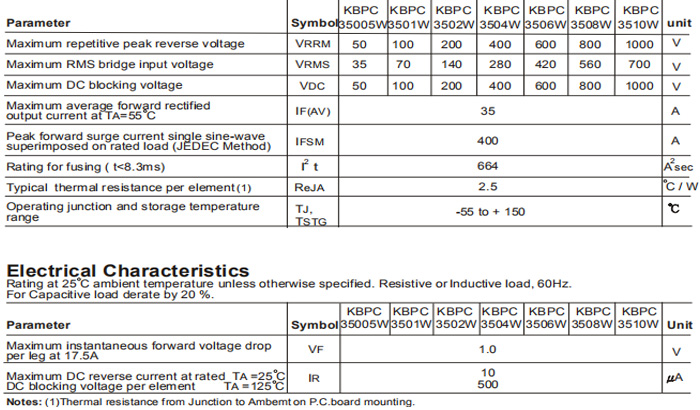

產品參數詳解/ PRODUCT PARAMETERS
視頻內容詳解:
ASEMI品牌KBPC3516W，系列產品KBPC3510W、KBPC3506W、KBPC3508W。本產品采用波峰GPP芯片，參數離散性一致，質量高穩定性和可靠性。 原裝正品，歡迎咨詢 取樣測試。采購KBPC3510W，全國服務熱線：400-9929-667。
視頻內容詳解:
ASEMI品牌KBPC3510W，系列產品KBPC3510W、KBPC3508W、KBPC3506W。本產品采用波峰GPP芯片，參數離散性一致，質量高穩定性和可靠性。 原裝正品，歡迎咨詢 取樣測試。采購KBPC3506W，全國服務熱線：400-9929-667。

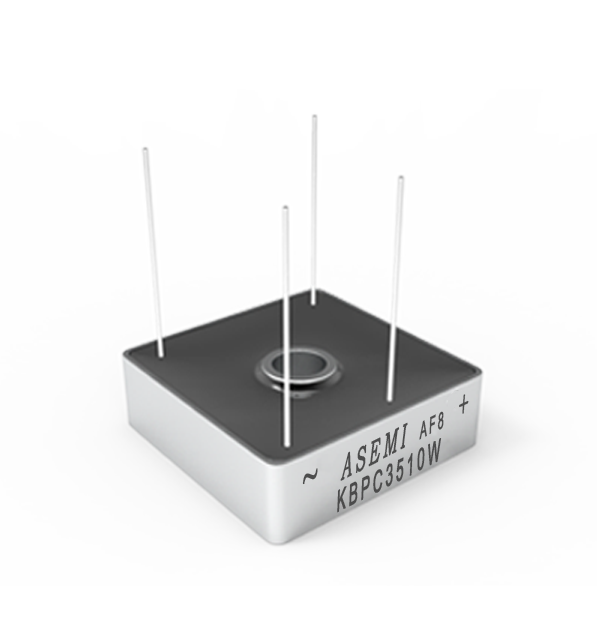

產品細節/ DETAIL
采用玻封GPP工藝芯片，密封性可靠性好，防電性衰降
鐳射激光打標，不易褪色；環氧樹脂塑封，絕緣穩定性好
框架引腳采用無氧銅材料，內阻小導電性好，鍍錫防氧化

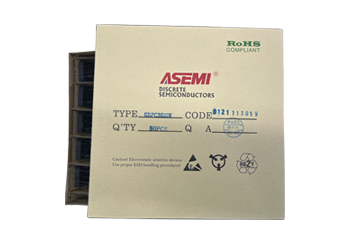

獨立小包裝，防止物料積壓碰撞刮花，產品信息標注明確
5層大瓦楞牛皮紙箱，4道緊固帶保護，耐壓耐磨可重復利用

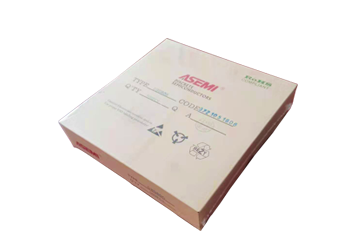

3層小瓦楞內盒+防潮塑膜保護，方便存貯，上機易上錫焊接

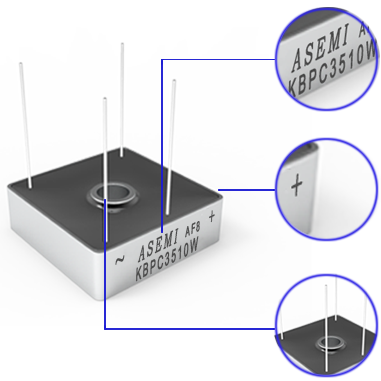

產品詳解/ DESCRIPTION
激光印字 / GREEN LASER PRINTER
●鐳射激光打標，不易退色，解決易掉色困擾，防止翻新與冒牌問題
●生產效率高，訂單交期快，解決貨期長，生產低效率問題
外殼封裝 / ADVANCED PLASTIC PACKAGING
●采用環氧樹脂材料一次性注塑成型，邊角無毛刺
●環氧樹脂阻燃性能好，強度高，耐高溫，外力沖擊不易裂
引腳 / OXYGEN-FREE COPPER PINS
●采用無氧銅材料，鍍亮錫，防止氧化，易上錫易焊接
●內阻小導電性好，承受大電流沖擊發熱小

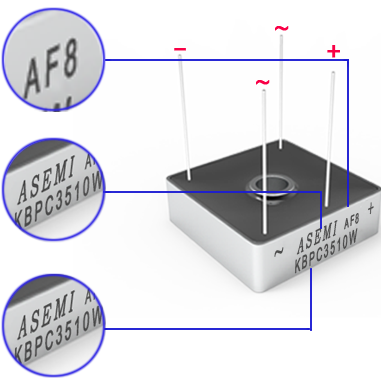

●“ASEMI”品牌的LOGO
●A = advanced（先進）
●SEMI = semiconductor （半導體）
●【AF8】表示產品批號
●【AF】A表示生產年份，F(xiàn)表示生產月份
●【 8 】表示生產批次
●【 ~】表示交流輸入，其斜對的腳也是交流輸入
●【 +】表示輸出正極，其對的腳為輸出負極
型號解析 / Model analysis
●【KBPC3510 W】代表本產品的完整型號
●【KBPC-W】為本產品的封裝方式
●【35】代表其正向電流為35A
●【10】代表其反向耐壓為1000V
產品尺寸/ SIZE
長度 ：
28.55mm寬度 ：
28.55mm腳長度 ：
19.00mm定位孔直徑 ：
5.33mm
本體厚度：
11.1mm引腳間距：
18.1mm引腳厚度：
1.02mm臺灣工藝/ PROCESS
產品
持續穩定
產品持續穩定
采用GPP玻封芯片，產品持續穩定
產品
數量準確
產品數量準確
嚴格的外檢包裝程序，產品數量準確，包裝無破損
注塑
一步成型
注塑一步成型
自動化設備支持注塑一步成型
經過
6道質檢
經過6道質檢
檢測Vb、Io、If、Vf、Ir等12個參數經過6道檢測，△V控制在80V以內，提高4顆芯片的一致性和可靠性
完善
人際交互
完善人際交互
分筋，切割，分離，完善的人際交互流程
產品PK/ PRODUCT PK
ASEMI采用160MIL; 玻封GPP芯片，參數一致性好，輸出穩定
某些采用140MIL; 長時間工作發熱嚴重，容易炸機等品質不良
ASEMI采用鐳射激光打標方式，耐洗板水的腐蝕，絲印不易掉色
普通油墨絲印容易掉字，污染電路板，存在惡意翻新，貼牌等不良隱患
ASEMI采用無氧銅材料，導電性好，鍍錫層，保存簡單，防氧化易焊接
用普通銅框架材料或鐵質引腳，易造成引腳氧化，不上機虛焊脫焊，阻抗大
ASEMI工廠采用健鼎與冠魁專用設備，同時檢測18項關鍵電性數據
普通生產設備精度低，電性參數檢測不嚴格，質量參差不齊一致性差
應用領域/ APPLICATION
正向電流
35A反向耐壓
50V~1000V浪涌電流
400A漏電流
>10ua操作溫度
-50℃~150℃公司資質/ COMPANY QUALIFICATION
合作伙伴/ PARTNER
聯系我們/ CONTACT US
臺灣ASEMI品牌KBPC3510W/KBPC3508W/KBPC3506W/KBPC3512W/KBPC3516W， ASEMI整流橋
KBPC3510W的電性參數：最大正向平均電流35A；最大反向峰值電壓1000V
KBPC3510W的包裝方式：50/盒，500/箱
整流橋被廣泛適用于：電源、充電器、適配器、LED燈飾、大小家電、民用及工業設備等產品中使用
