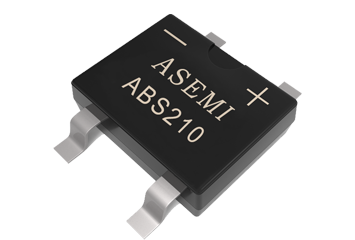

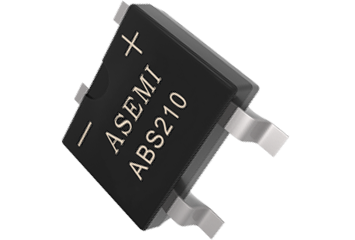

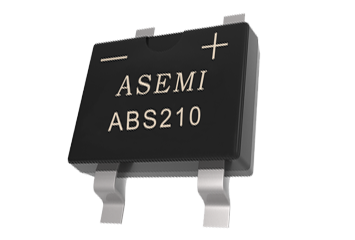

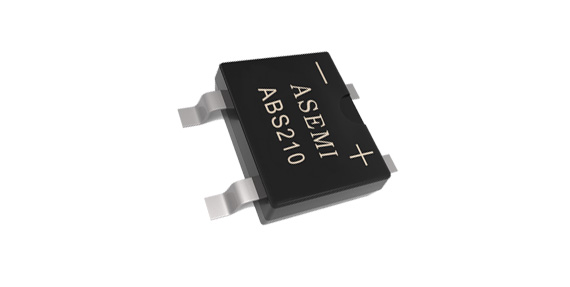

型 號ABS210
品 牌ASEMI
封 裝ABS-4
特 性貼片整流橋
| 正向電流 （lo） |
反向耐壓 VRRM |
芯片材質 Chip Material |
芯片個數 Chip Number |
漏電流 （lr） |
操作溫度 Temperature |
|---|---|---|---|---|---|
| 2A | 50V-1000V | 光阻 GPP | 4 | >10ua | -55℃~150℃ |
| 正向電壓 （VF） |
浪涌電流 IFSM |
芯片尺寸 Chip Size |
引線數量 Lead Number |
恢復時間 （Trr） |
包裝方式 Package |
| 1V | 30A | 60MIL | 4 | >2000ns | 5K/盤；50K/箱 |
●采用玻封GPP工藝芯片，密封性可靠性好，防止電性出現衰降情況
●采用鐳射激光打標，不易褪色防止翻新；環氧塑脂塑封穩定性好
●采用無氧銅框架引腳，鍍亮錫防止氧化不上錫、內阻小導電性好
●采用5層大瓦楞牛皮紙箱，4道禁錮帶保護，耐壓耐磨可重復利用
●內盒采用防潮塑膜保護，方便倉庫長期存貯，上機易上錫易焊接
視頻解說/ VIDEO

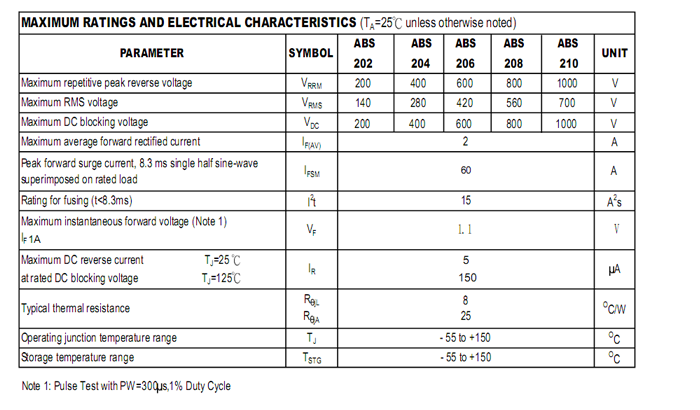

產品參數詳解/ PRODUCT PARAMETERS
視頻內容詳解:
ASEMI品牌ABS210，系列產品ABS210、ABS208、ABS206。本產品采用波峰GPP芯片，參數離散性一致，質量高穩定性和可靠性。 原裝正品，無鉛環保，進口芯片出口品質，歡迎咨詢 取樣測試。采購ABS210，全國服務熱線：400-9929-667。
視頻內容詳解:
ASEMI品牌ABS210，系列產品ABS210、ABS208、ABS206。本產品采用波峰GPP芯片，參數離散性一致，質量高穩定性和可靠性。 原裝正品，無鉛環保，進口芯片出口品質，歡迎咨詢 取樣測試。采購ABS210，全國服務熱線：400-9929-667。

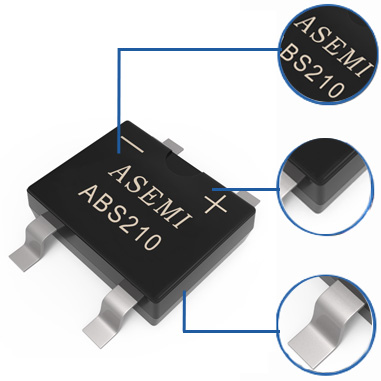

產品細節/ DETAIL
采用玻封GPP工藝芯片，密封性可靠性好，防電性衰降
鐳射激光打標，不易褪色；環氧樹脂塑封，絕緣穩定性好
框架引腳采用無氧銅材料，內阻小導電性好，鍍錫防氧化

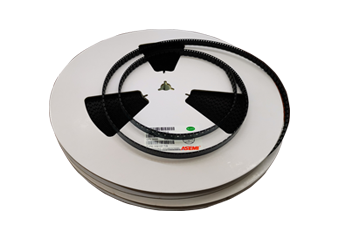

獨立小包裝，防止物料積壓碰撞刮花，產品信息標注明確

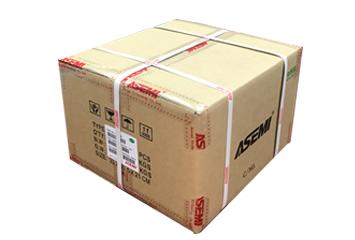

5層大瓦楞牛皮紙箱，4道緊固帶保護，耐壓耐磨可重復利用

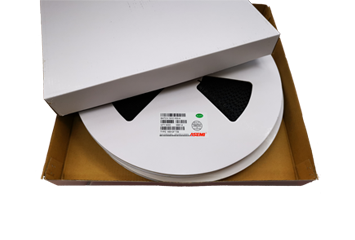

3層小瓦楞內盒+防潮塑膜保護，方便存貯，上機易上錫焊接

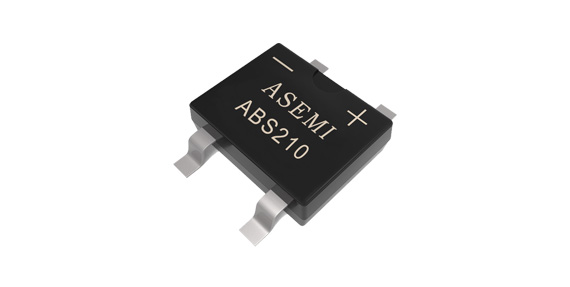

產品詳解/ DESCRIPTION
激光印字 / GREEN LASER PRINTER
●鐳射激光打標，不易退色，解決易掉色困擾，防止翻新與冒牌問題
●生產效率高，訂單交期快，解決貨期長，生產低效率問題
外殼封裝 / ADVANCED PLASTIC PACKAGING
●采用環氧樹脂材料一次性注塑成型，邊角無毛刺
●環氧樹脂阻燃性能好，強度高，耐高溫，外力沖擊不易裂
引腳 / OXYGEN-FREE COPPER PINS
●采用無氧銅材料，鍍亮錫，防止氧化，易上錫易焊接
●內阻小導電性好，承受大電流沖擊發熱小

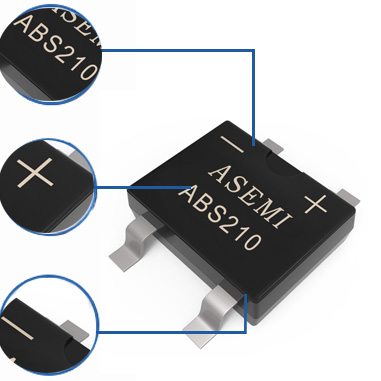

●“ASEMI”品牌的LOGO
●A = advanced（先進）
●SEMI = semiconductor （半導體）
●“+”號代表正極
●“-”號代表負極
●“~”號代表交流極
無氧銅引腳 / PURE OXYGEN-FREE COPPER PINS
●【ABS210】代表本產品的完整型號
●【ABS】為其產品的封裝方式
●【2】代表其正向電流為2A
●【10】代表其反向耐壓為1000V
●【S】代表其為貼片封裝
產品尺寸/ SIZE
本體長度
4.5mm本體寬度
4.5mm本體厚度
1.35mm含腳總長度
6.5mm
同側腳間距
4.1mm腳寬度
0.70mm腳厚度
0.25mm臺灣工藝/ PROCESS
產品
持續穩定
產品持續穩定
采用GPP玻封芯片，產品持續穩定
產品
數量準確
產品數量準確
嚴格的外檢包裝程序，產品數量準確，包裝無破損
注塑
一步成型
注塑一步成型
自動化設備支持注塑一步成型
經過
6道質檢
經過6道質檢
檢測Vb、Io、If、Vf、Ir等12個參數經過6道檢測，△V控制在80V以內，提高4顆芯片的一致性和可靠性
完善
人際交互
完善人際交互
分筋，切割，分離，完善的人際交互流程
應用領域/ APPLICATION
正向電流
2A反向耐壓
50V-1000V浪涌電流
30A漏電流
>10ua操作溫度
-55℃~150℃
合作伙伴/ PARTNER
聯系我們/ CONTACT US

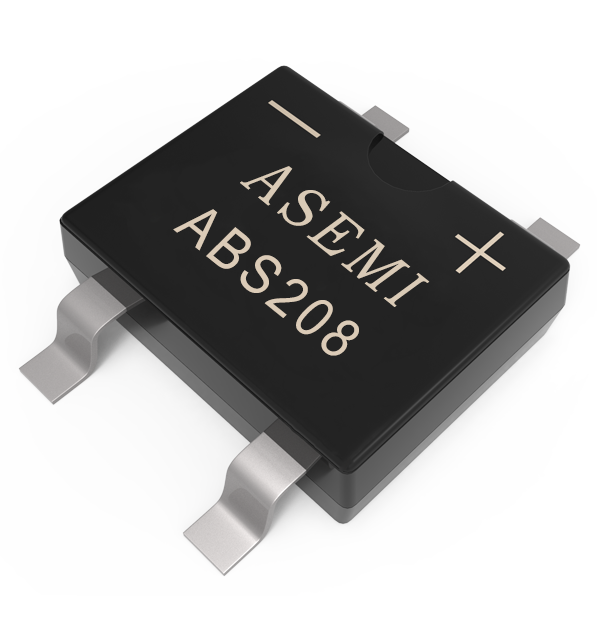

臺灣ASEMI品牌ABS210,ABS208,ABS206, ASEMI貼片整流橋，多功能USB快充插座標配整流橋ABS210，2A貼片小橋堆
ABS10的電性參數：最大正向平均電流1A；最大反向峰值電壓1000V
ABS10的包裝方式：5K/盤，10K/盒，50K/箱
整流橋被廣泛適用于：電源、充電器、適配器、LED燈飾、大小家電、民用及工業設備等產品中使用
