該如何辨別共陰二極管與共陽二極管呢？ASEMI工程師給大家分享三步快速簡單辨別法：
1、看產品型號命名法
2、看產品絲印極性符號法
3、用萬能表測量共用腳極性法
ASEMI工程師帶大家從外觀絲印到內部電性測量，逐步區分這兩類二極管~
第一步，讓我們二極管的產品型號命名來區分共陰二極管還是共陽二極管：

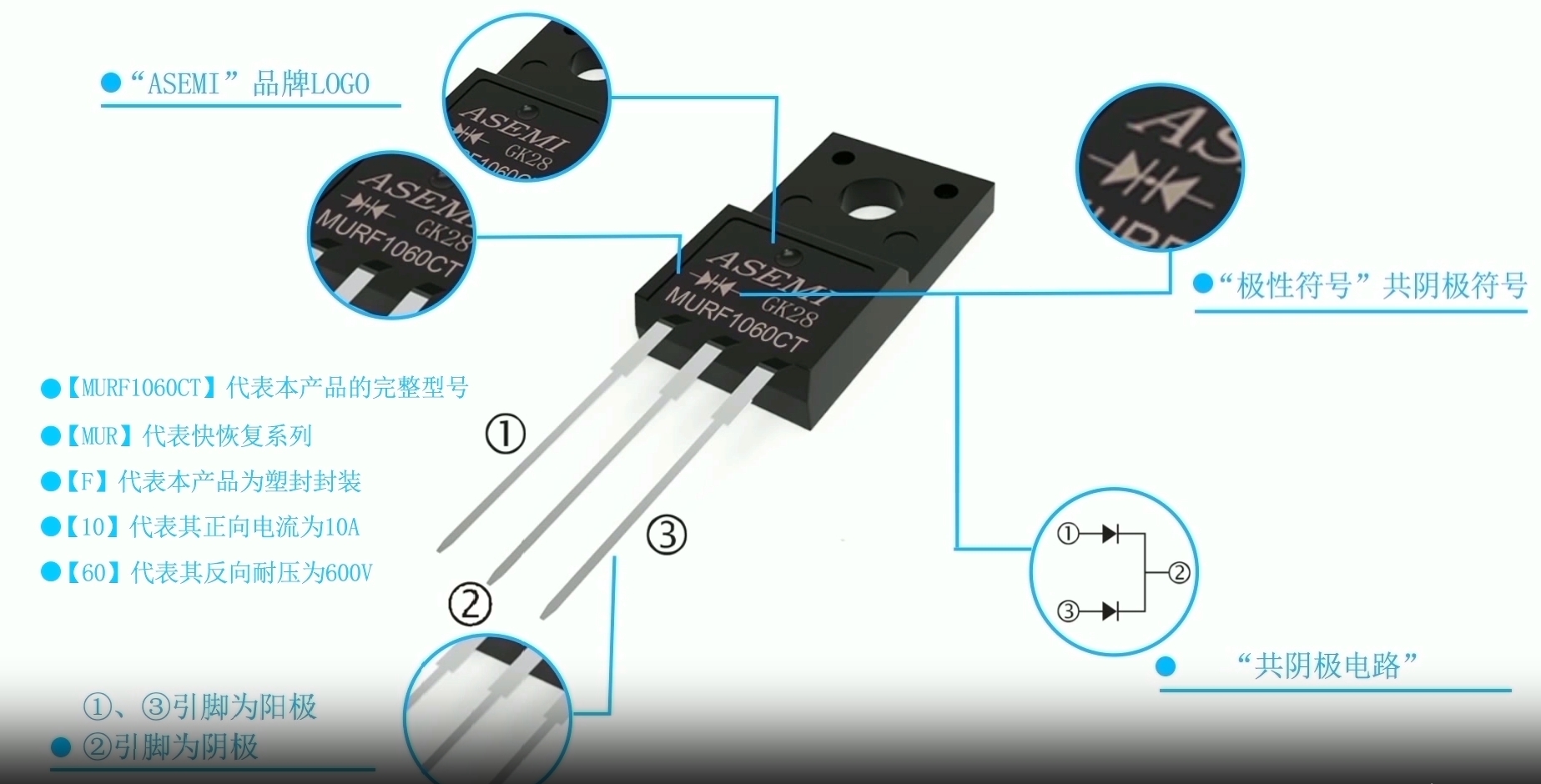

① MURF1060CT共陰二極管詳解：
ASEMI：品牌的logo
MURF1060CT：產品的完整型號
MUR：代表是快恢復系列
F：代表本產品是塑封封裝
10：代表正向電流為10A
60：代表其反向耐壓為600V
CT：一般代表共陰二極管的尾綴
其中，二極管的1、3腳為陽極，2腳為陰極

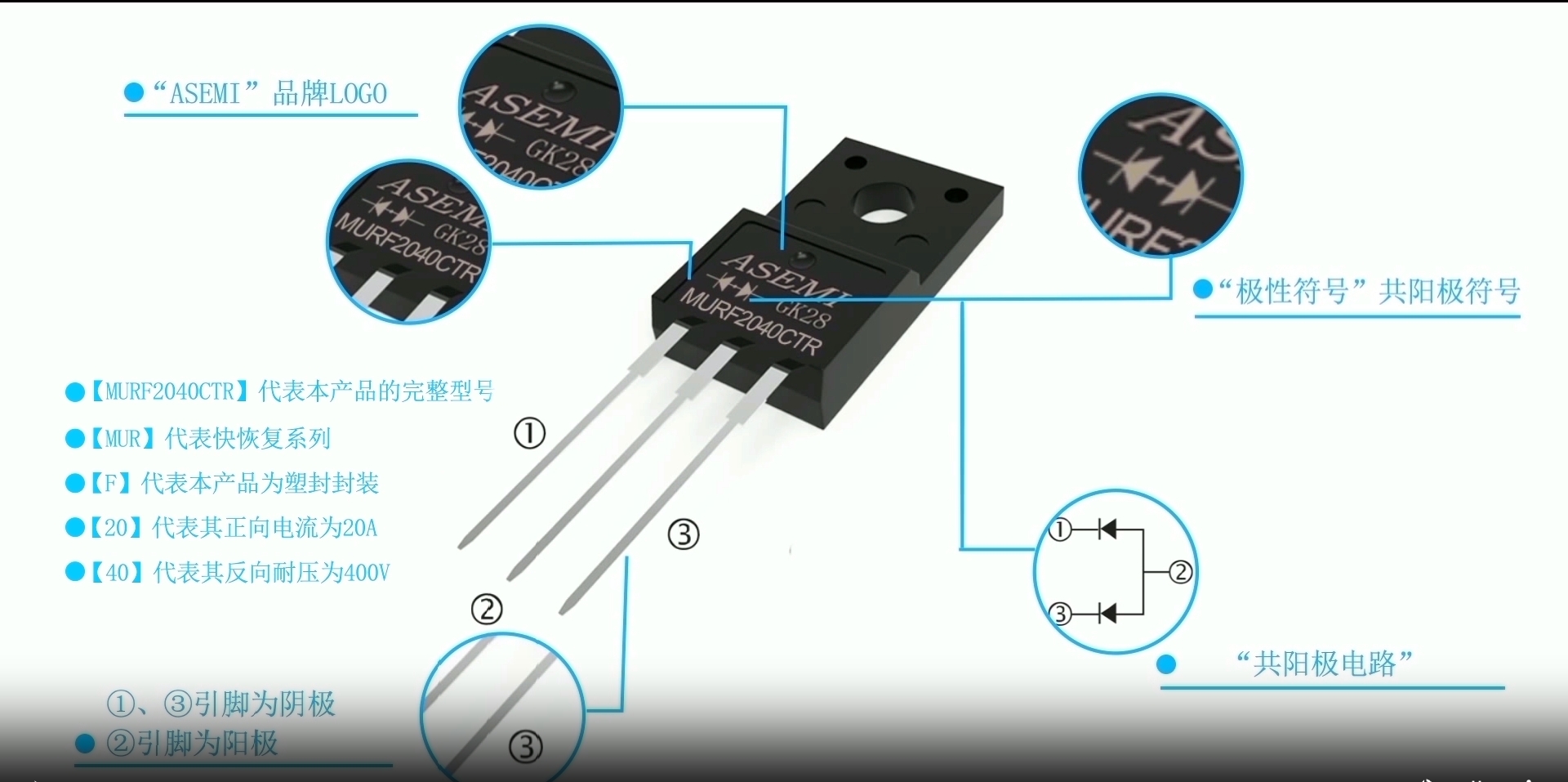

② MURF2040CTR共陽二極管詳解：
ASEMI：品牌的logo
MURF2040CTR：產品的完成型號
MUR：代表是快恢復系列
F：代表本產品是塑封封裝
20：代表正向電流為20A
40：代表其反向耐壓為400V
CTR：代表共陽二極管的尾綴
其中，1、3腳為陰極，2腳為陽極。
第二步：讓我們從“極性符號”和“極性電路”的圖標上來快速區分，是共陰二極管還是共陽二極管。

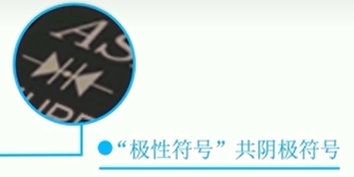

①在MURF1060CT這個產品中，二極管符號的箭頭都指向中間，表示中間為共陰極。即在電路圖中，1、3腳的電路箭頭指向2腳，這就表示2腳為共陰極。

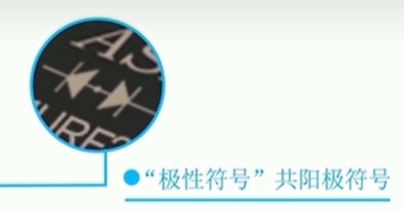

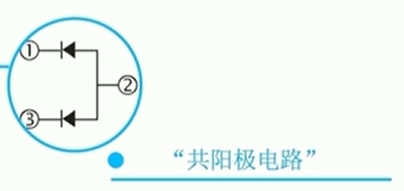

②在MURF2040CTR這個產品中，二極管符號的箭頭都指向外側，表示該二極管為共陽極極。即在極性電路圖中，2腳電路箭頭分別指向1、3腳，這就表示2腳為共陽極。
第三步，除了通過產品絲印快速區分外，我們還可以通過萬用表測量對產品電性的測量，來區分二極管是共陰還是共陽二極管~

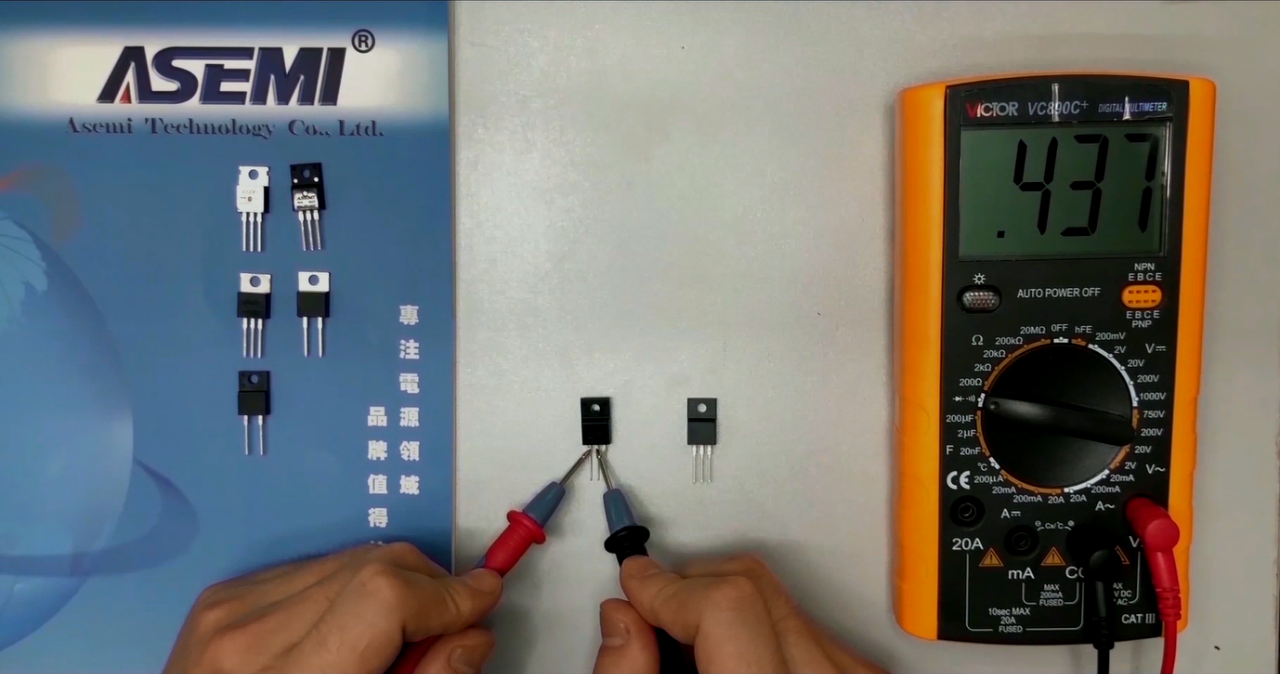

①將萬用表打到二極管檔位，固定紅表筆接二極管的輸出1腳，用黑筆接二極管的輸出2腳，會出現：
如是共陰極二極管，此時萬用表顯示通過電流量，二極管內部處于導通狀態；
如是共陽極二極管，此時萬用表顯示讀數為無窮大，二極管處于截止狀態。
②調換兩只表筆的位置，重復上述操作：
如是共陰極二極管，此時二極管內部應處于截止，萬用表顯示無窮大；
如是共陽極二極管，此時二極管內部應處于導通狀態。
③固定紅表筆接二極管的輸出3腳，用黑筆接二極管的輸出2腳，
如是共陰極二極管，此時萬用表顯示通過電流量，二極管內部處于導通狀態；
如是共陽極二極管，此時萬用表顯示讀數為無窮大，二極管處于截止狀態。
④反接表筆，重復上述操作，此時顯示讀數為無窮大，二極管處于截如是共陰極二極管，此時二極管內部應處于截止，萬用表顯示無窮大；
如是共陽極二極管，此時二極管內部應處于導通狀態。
最后，根據上述測定，結合二極管具有單向導通反向截止的特點，我們可以判斷測定的二極管為共陰/共陽二極管。
