整流橋過電流保護電路圖解及交流側電壓

原理應用

整流橋過流保護

整流橋交流斷路保護

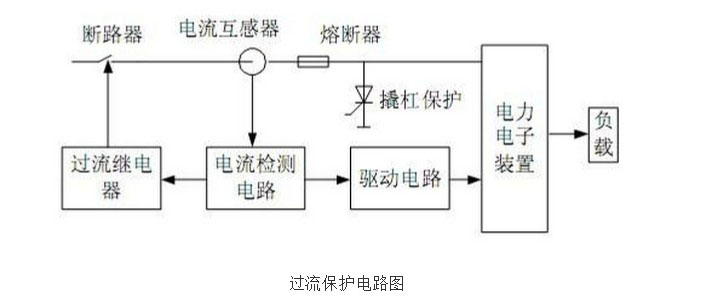

整流橋的交流斷路器保護是通過電流互感器獲取交流回路的電流值，然后來控制交流電流繼電器，當交流電流超過整定值時，過流繼電器動作使得與交流電源連接的交流斷路器斷開，切除故障電流。

應當注意過流繼電器的整定值一般要小于電力電子器件所允許的峰值電流瞬時值，否則如果電流達到了器件的峰值電流過流繼電器才動作，由于器件耐受過電流的時間極短，在繼電器和斷路器動作期間電力電子器件可能就已經損壞。

整流橋電路當中，來自電流互感器的信號還可作用于驅動電路，當電流超過整定值時，將所有驅動信號的輸出封鎖，全控型器件會由于得不到驅動信號而立即阻斷，過電流隨之消失;半控型器件晶閘管在封鎖住觸發脈沖后，未導通的晶閘管不再導通，而已導通的晶閘管由于電感的儲能器件不會立即關斷，但經一定的時間后，電流衰減到 0，器件關斷。這種保護方式由電子電路來實現，又叫做電子保護。

交流側過電壓

整流橋變壓器一般為降壓型，即電源電壓u高于變壓器次級電壓。

電源開關斷開時，初、次級繞組均無電壓，繞組間分布電容電壓也為0，當電源合閘時，由于電容兩端電壓不能突變，電源電壓通過電容加在變壓器次級，使得變壓器次級電壓超出正常值，它所連接的電力電子設備將受到過電壓的沖擊。

在進行電源拉閘斷電是也會造成過電壓，在通電的狀態將電源開關斷開使激磁電流從一定得數值迅速下降到0，由于激磁電感的作用電流的劇烈變化將產生較大的感應電壓，因?yàn)殡妷簽長di/dt，在電感一定得情況下，電流的變換越大，產生的過電壓也越大。

這個電壓的大小與拉閘瞬間電流的參數值有關，在正弦電流的峰值時斷開電源，產生的di/dt會達到高峰，過電壓也就越大。可見，合閘時出現的過電壓和拉閘時出現的過電壓其產生的機理是完全不同的。

在電力電子設備的負載電路一般都為電感性，如果在電流較大時突然切除負載，電路中會出現過電壓，熔斷器的熔斷也會產生過電壓。

另外電力電子器件的換相也會使電流迅速變化，從而產生過電壓。上述過電壓都發生在電路正常工作地狀態，一般叫做操作過電壓。
