單相整流橋電路圖

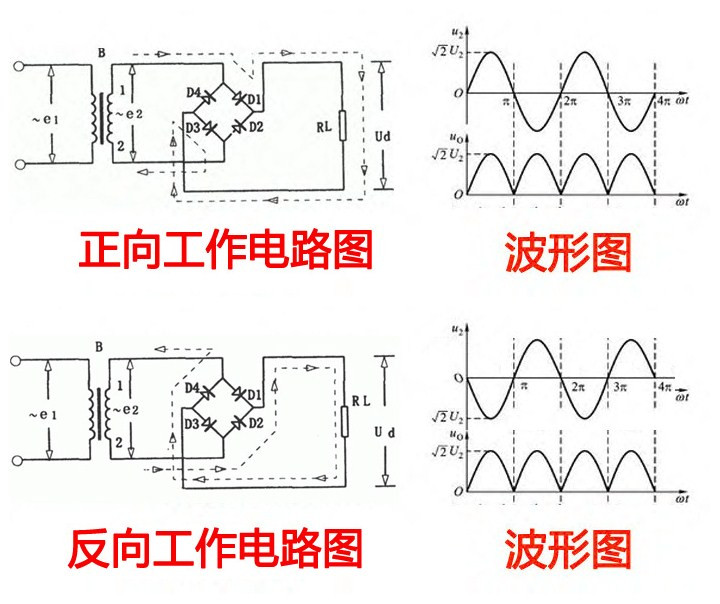

上圖所示，是輸入電流為正向時，D1,D3工作，整流橋的輸出波形，從它的輸出波形圖中可以看出，在這一方向時刻，整流橋負半軸的電流通過整流橋后都變為正半軸，這是它正向的一個工作電路圖，下圖所示，為反向時它的工作電路圖反向工作時，D2和D4工作，整流橋依然可以把負半軸的電流變為正半軸，右圖當中是它的波形輸出圖，這樣講解之后，單相整流橋電路圖是不是很容易理解了呢？

三相整流橋電路圖原理

全波整流電路，可以看作是由兩個半波整流電路組合成的。變壓器次級線圈中間需要引出一個抽頭，把次組線圈分成兩個對稱的繞組，從而引出大小相等但極性相反。當功率進一步增加或由于其他原因要求多相整流時，三相整流電路就被提了出來

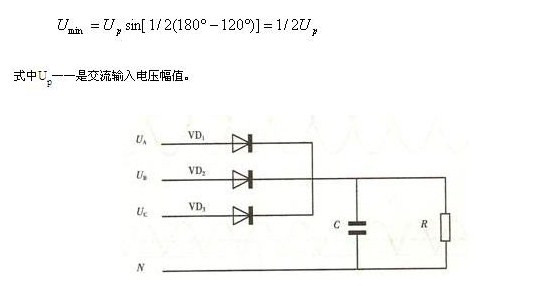

圖1所示就是三相半波整流電路原理圖。在這個電路中,三相中的每一相都和單獨形成了半波整流電路，其整流出的三個電壓半波在時間上依次相差疊加，并且整流輸出波形不過點，其低點電壓。并且在一個周期中有三個寬度為120度的整流半波。因此它的濾波電容器的容量可以比單相半波整流和單相全波整流時的電容量都小。

三相橋式（全波）整流濾波

圖2所示是三相橋式全波整流電路原理圖。圖3是它們的整流波形圖。圖3（a）是三相交流電壓波形；圖3（b）是三相半波整流電壓波形圖；圖3（C）是三相全波整流電壓波形圖。在輸出波形圖中，N粗平直虛線是整流濾波后的平均輸出電壓值，虛線以下和各正弦波的交點以上（細虛線以上）的小脈動波是整流后未經濾波的輸出電壓波形。
