一、原則上整流橋不改變電路中電壓的大小

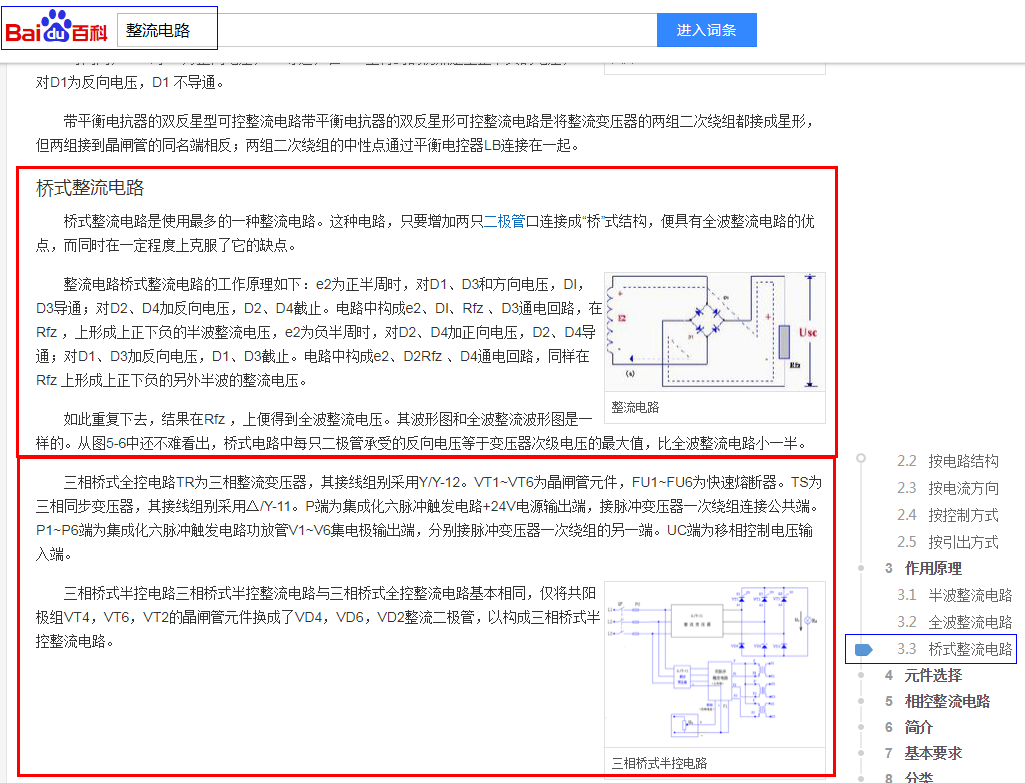

我們可以查詢百度百科等公開資料，關于整流橋的設計原理解釋：將具有單向導通特性的4顆二極管芯片，用橋式電路連接的方式封裝在一個殼子里邊，并用4根引線引出方便與外部電路相連。如下圖百度百科等公開資料對整流橋工作原理方式的解釋，輪流交替工作的兩兩組二極管，使得負載端獲得了持續不間斷的電流通過。運用整流橋相比于半波整流電路提升一倍的工作效率，且解決了全波整流電路需要前端變壓器中心抽頭的復雜操作。
根據整流橋的工作原理方式，我們可以得知，經過整流橋后僅會改變交流電的極性方向，讓電源負載端獲得了持續不斷的工作電流。理論情況下（不考慮壓降等細微自損耗），并不會改變電壓大小，輸出電壓的勢能約等于輸入電壓的勢能。
ASEMI | 整流電路百科知識
二、實際整流橋后端輸出電壓為多少V呢？
1、整流橋后輸出電壓升高
整流橋前端輸入的交流電用有效值表示，后端輸出的直流電用平均值表示。220V為交流電有效值，220V的交流電其峰值為（根2倍=1.4148）即311V。因為整流橋僅能改變交流電的極性方向，不改變電流電壓的大小，所以經整流橋后輸出電壓為脈沖式直流電壓（下圖波形所示），由于這種電壓不夠平穩并不能被很多設備直接使用，故在大多數電路中都會加入大電容濾波、穩壓管、恒壓恒流或限流等功能電路。當電容在濾波平滑電壓的同時也在充電，兩端電壓上升疊加于電路中，極限情況下可達至交流電壓的峰值311V。因此，造成了整流后輸出電壓升高的現象，實際測得電壓一般比前端交流電220V有效值高，比其峰值311V要低。
2、整流橋后輸出電壓降低
當在純阻電路時，即不接入電容濾波。整流橋后輸出正弦脈沖直流電壓直接應用于后端設備，其輸出直流分量為前端交流電壓減橋堆壓降，我們用公式220-（1.05+1.05）約等于218V直流輸出電壓，電壓存在一點降低。
綜上分析我們得知，經過整流橋輸出的直流電壓范圍在218V--311V之間。 實際電路運用中，大多數情況，通過調整電容配置參數設定電壓最低點。
ASEMI | 整流橋后端輸出電壓圖
前面我們已經講到整流橋的設計與工作原理，整流橋的作用僅能將大小波動且極性變化的交流電，轉化成大小波動極性不變的正弦脈動直流電，并不具有升降壓與改變電流大小的功能。部分客戶理想的認為，通過整流橋后就直接輸出來所想要的電壓，比如12V、19V、24V等效果，這是不現實的。想要實現升壓降壓的作用，需要用到變壓器來實現，通過調整變壓器的參數或采用耗能器件分壓，才能得到所有需要的電壓參數。
以上就是本文關于整流橋實際應用電源整流電路中是否會改變電路的電壓大小變化，以及整流橋后輸出電壓為多少V等相關問題的全部內容。
