【原創】開關電源設計時整流橋型號如何選型？肖特基二極管型號如何選型？留多少余量？ASEMI工程師為您解答
在銷售中經常有客戶問到：電源設計時整流橋型號要留多大的余量才合理？整流橋余量留少了怕炸機，留的太多成本又下不來。ASEMI工程師根據十多年銷售經驗總結為您一一分析
ASEMI工程師為您解剖分析3款常見電源
作為電源設計者，您是否也遇到過這些問題呢：設計電源時不知道整流橋如何選擇？不知道到底留多大余量比較合適？留的余量少了怕使用中會炸機，影響產品品牌；留的余量太大有擔心成本降不下來，產品失去競爭力。
那么在電源設計中應該如何選擇合適參數的整流橋以及配合相應的肖特基二極管呢？這個問題困擾著不少初學者或者新產品開發設計者。每當有我們的客戶或者采購工程人員問到我們這個問題時，我們都會逐幫客戶分析并且幫客戶選擇合適的整流橋型號。
今天我們ASEMI銷售工程師根據10多年的產品銷售知識和請教眾多有著豐富設計經驗的老工程的經驗所得，跟大家一起探討、學習、分享下其中的規律，希望對大家以后的整流橋選型和肖特基二極管余量配比有所幫助。
ASEMI銷售工程師在與客戶的溝通中，針對客戶比較糾結的整流橋余量問題，通過以下3款常見電源解剖分析，再統一總結規律：
01、 5V 2A手機充電器
大家常見的5V 2A手機充電器為例

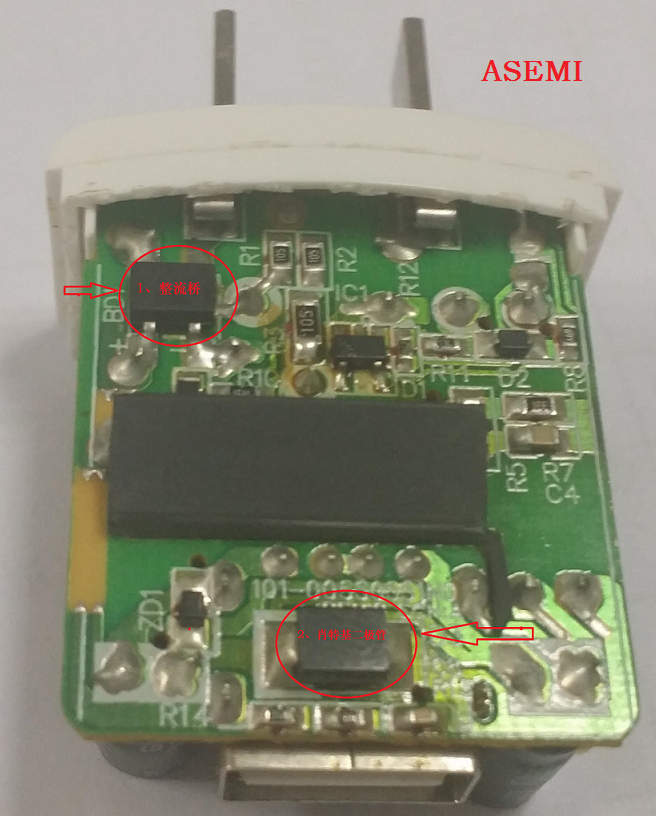

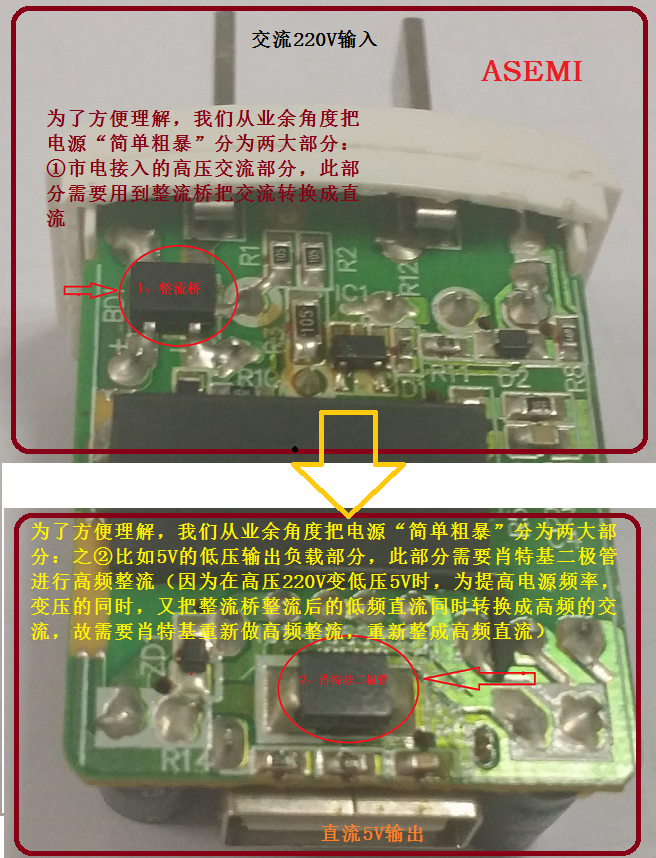

以華為的5V 2A為例，下邊為大家拆解看看里邊用的什么型號整流橋以及肖特基二極管
其中圈1整流橋位置，因拍照像素問題，實際具體型號為MB6S或者ABS10等；其中圈2肖特基二極管位置，實際具體型號為10V45或者15V50等。

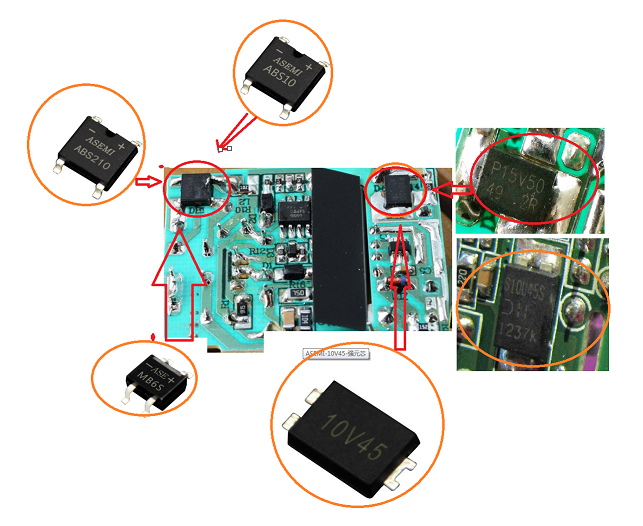

當然也有其他廠家設計，有拆解開的也發給大家一起參考比較下：

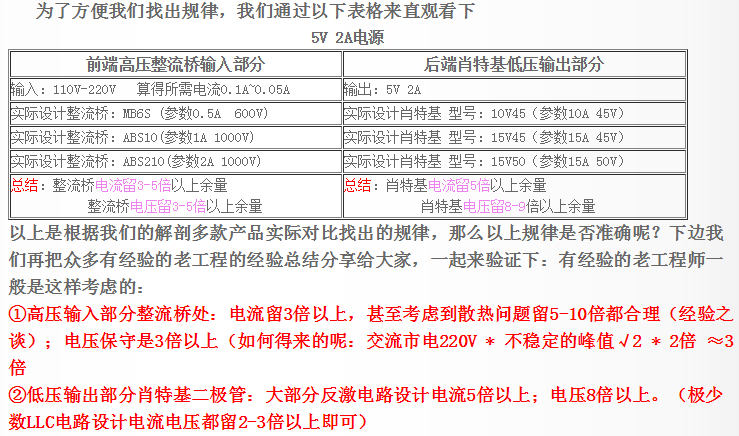

通過以上解剖可以發現：輸出5V 2A 即輸出功率:5V*2A=10W(瓦)的手機充電器，實際設計的整流橋堆參數常用的設計思路有3種：有MB6S、ABS10、ABS210；實際設計的肖特基二極管有：10V45、15V50等。假如不考慮電源轉化因素，那么后端肖特基二極管低壓部分輸出要10W(瓦)的負載，要求前端整流橋高壓部分也要10W（瓦）的功率（假設 電流X電壓=功率的情況下）:那么整流橋部分流過的電流也相應可以算出來：假如輸入電壓110V，那么輸入部分電流10W / 110V ≈ 0.1A ; 如果輸入電壓220V,那么輸入電流10w / 220v ≈ 0.05A.
02、12V 2A監控電源或者路由器電源

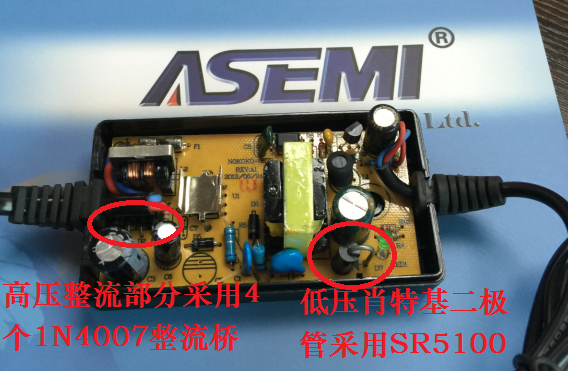

打開看內部元器件

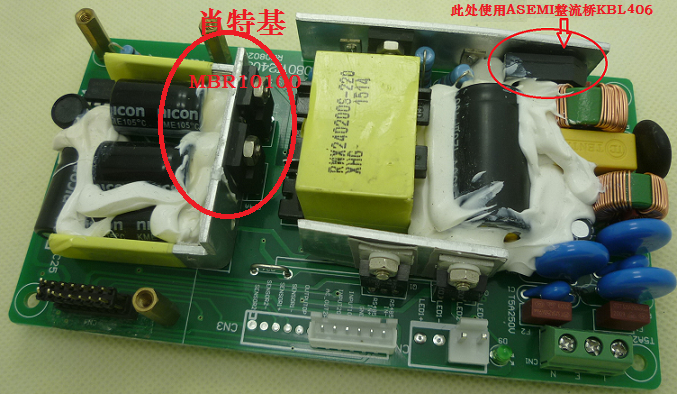

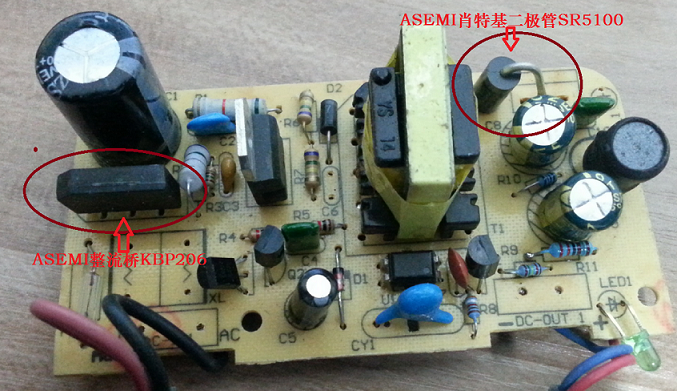

當然也有其他設計思路，從網上搜索幾款

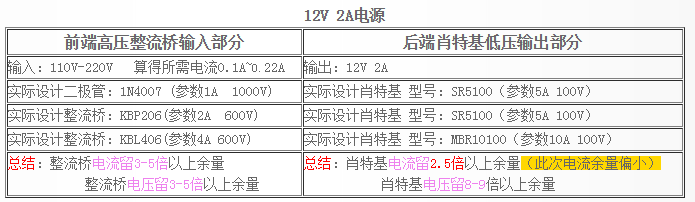

總結分析：12V 2A電源，輸出功率12V*2A=24W,那么前端利潤應輸入24W,所需電流可以計算得出 電流=24W / 110V或者220V ≈ 0.22A或者0.1A
◆ ◆ ◆
03、 19-24V 4-6A筆記本電源或者一體機電源
大家常見的19-24V 4-6A筆記本電源或者一體機電源，以聯想一體機電源為例：

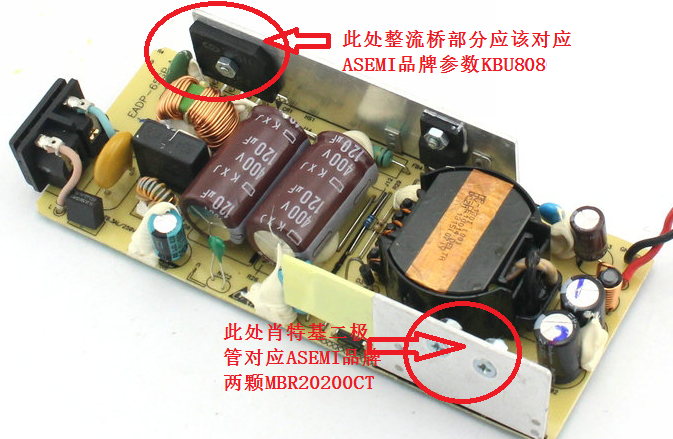

打開看內部整流橋和肖特基二極管等元器件
以上都是按照電源0損耗，按照理論值轉化效率100%計算，實際電源轉化效率85%-95%左右，那么要求前端整流橋部分輸入功率更大一些。我們按照理論情況下來統一總結規律，實際設計時適當放大一些即可：
首先按照輸出部分計算出電源的輸出功率；然后根據輸出功率計算出前端輸入需要多大的功率，再根據輸入電壓以此來推算出前端輸入電流；
以上輸入電流和電壓都計算出來了，那么就根據整流橋電流3-5倍，電壓3-5倍來推算出所需整流橋的參數，然后再對應選擇整流橋的型號即可。
輸出部分的電流和電壓已知，那么根據肖特基電流5倍以上，電壓8-9倍來留余量，推算出合適的參數，再根據參數選擇相應的肖特基型號即可。
歡迎致電我們銷售人員咨詢跟多產品知識400-9929-667.

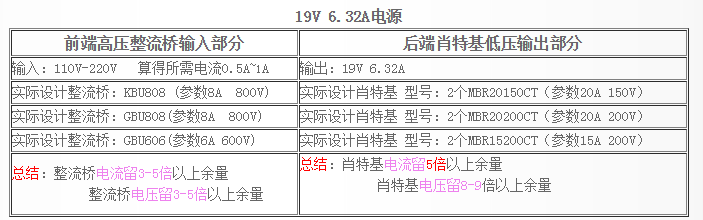

總結分析：19V 6.32A電源，輸出功率19V*6.32A ≈120W,那么前端利潤應至少輸入120W,所需電流可以計算得出 電流=120W / 110V或者220V ≈ 0.5A或者1A
